Z型真空除氧器是上海晟煜科技有限公司開發的一種新型真空除氧器。

Z型真空除氧器是有別于常規高位真空除氧器、低位真空除氧器及膜式真空除氧器的一種全新的真空除氧器。高位真空除氧器運行穩定，方便管理。但一般要建設十幾米除氧塔，不僅基建成本高，建設周期長，而且無法搬遷，同時在低負荷時運行費用較高；常規低位真空除氧器安裝搬遷方便，但設備噪聲大、能耗高、故障多、壽命短。膜式真空除氧器以膜技術為核心，設備節能環保，運行費用低，但對進水水質要求較高，限制了其應用范圍。

一、除氧器的工藝系統

來水首先經過精度為300μ的不銹鋼過濾器，有效濾除水中雜物，防止堵塞除氧噴頭。過濾后的水通過一級除氧噴頭進入脫氧罐內，在罐內形成大面積霧狀。由于真空泵的作用，罐內處于負壓狀態，使氧在水中的平衡降低而釋放出來，蒸發的水汽和釋放的氧由真空泵抽出。水經過一級脫氧后，再由一級泵和二級除氧噴頭再次進入脫氧罐內進行二次脫氧，經過兩級脫氧處理后的除氧水由二級泵供給用戶。當二級泵進水流量不足時，系統自動停止二級泵運行，并自動打開旁路閥。

真空泵工作水循環使用，從循環水箱自吸水再回到循環水箱。調節補充水量防止水溫升高。當循環水箱液位達設計高位點時，循環水箱水被自動回收，直至設計低位點。系統流程見下圖。

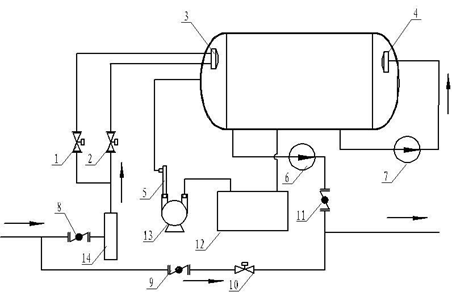

1 輔助進水 2  主進水 3一級噴頭 4 二級噴頭 5 大氣噴射器 6 二級泵  7 一級泵

8 設備進口閥  9 旁路閥  10 旁路隔膜閥 11 設備出口閥  12真空泵汽水分離水箱

13真空泵     14過濾器

   Z型真空除氧器工藝流程圖

二、Z型真空除氧器的特點

Z型真空除氧器采用常溫真空脫氧法來達到脫氧要求。除氧器具有如下特點

1．占地面積小、結構緊湊、自成一體、方便搬遷。

2．PLC全自動控制、運行穩定、性能安全可靠、操作方便。

3．高真空二次脫氧，出水含氧穩定，含氧低。

4．特殊設計的專用噴頭，滿足了良好的霧化效果，擴大了脫氧水的比表面積，保證了除氧效果。噴頭流通孔徑大，能適應較差水質。

5．特殊設計的專用水泵，在高真空下連續運行，噪音小，使用壽命長。

6．水環真空泵真空系統運行噪聲低，水電消耗少。
